電壓正常：
1.電源電壓大于穩壓二極管D1電壓Vref+三極管導通電壓（0點幾伏）時，Q1導通，R4上端電壓為電源電壓減去三極管導通電壓。Q2是P-MOS，就不導通了；否則，Q1不導通，R4電壓被下拉到GND,Q2就通了。
2.D1穩壓二極管，提供過壓時的參考電壓。電壓超過這個值時斷電。
3.R1和D1組成穩壓電路，R1越大，D1電流越小。
4.R4為用來給Q2柵極放電，在這里不用考慮放電速度，大點可以減少工作電流。
過壓：
1.電源電壓大于穩壓二極管D1電壓Vref+三極管導通電壓（0點幾伏）時，Q1導通，R4上端電壓為電源電壓減去三極管導通電壓。Q2是P-MOS，就不導通了；否則，Q1不導通，R4電壓被下拉到GND,Q2就通了。
2.D1穩壓二極管，提供過壓時的參考電壓。電壓超過這個值時斷電。
3.R1和D1組成穩壓電路，R1越大，D1電流越小。
4.R4為用來給Q2柵極放電，在這里不用考慮放電速度，大點可以減少工作電流。

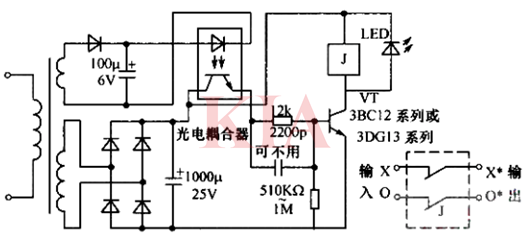

如圖，電路是利用光電耦合器的通斷與否進行控制。電壓正常時，光電耦合器幾乎無輸出，VT管被反偏而截止。當某種原因使電路電壓升高時(零線斷線或零線錯接成相線等)，取樣電路次級電壓隨之升高，光電耦合器滿足工作條件。光耦輸出電流增大，使VT管偏置電壓升高并飽和導通，執行機構繼電器動作吸合，切斷電源進而達到保護電器的目的。若故障消除，電壓隨之正常，該電路立即退出工作，恢復電路供電。
元器件選擇：光電耦合器用4N25或類似品。三極管用中功率管3BG12或3BG13均可。繼電器觸點選用5A以上。線圈工作電壓可自定(5V以上至十幾伏均可)。用發光二極管LED做續流管，可兼作指示器。需要動手改動的是電源，變壓器初級按最大值380V計算(這里按初級380V有效值計算)，這樣可確保相電壓一旦等于線電壓時，裝置能正常工作而不致于損壞，次級電壓根據繼電器線圈工作電壓確定，具體要求可參考整流電路的技術要求。
