?三相全橋整流電路,工作原理詳解-KIA MOS管
信息來源：本站 日期：2026-03-09

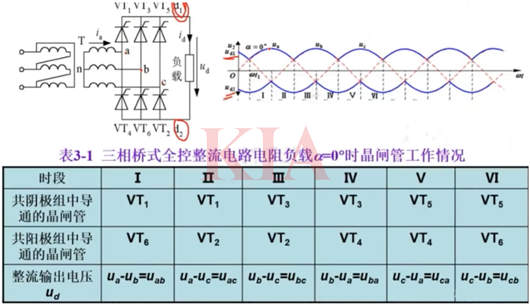

三相全控橋式整流電路通過六個晶閘管的交替導通，將三相交流電轉換為可控直流電。電路分為共陰極組（VT1、VT3、VT5）和共陽極組（VT4、VT6、VT2），每組各有一個晶閘管同時導通。
觸發順序為VT1→VT2→VT3→VT4→VT5→VT6，每60°換流，每個晶閘管導通120°。
通過控制觸發角α調節輸出電壓：α=0°時輸出最大，α增大時輸出減小，α超過90°時輸出可能為零或負值。
主變（“主變"通常指的是整個變壓器單元或者主要的電力轉換設備）低壓側要采用三角接法一是消除高次諧波：接成三角形是為了消除三次諧波。防止大量諧波向系統輸送，引起電網電壓波形畸變。三次諧波的一個重要特點就是同相位，它在三角形側可以形成環流，從而有效的削弱諧波向系統輸送，保證供電質量。
零序電流也可以在三角形接線形成環流，因為主變高壓側采用中性點直接接地，防止低壓側發生故障時，零序電流竄入高壓側，使上級電網零序保護誤動作。
主變高壓側接星型（Y），是為了降低線路的損耗和減小線路的電流及減少有色金屬和提高中性點接地等。低壓側接三角型是因三角型有三次諧波衰減作用。

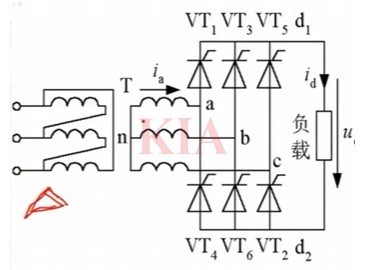

上面為共陰基接法，下面為共陽極接法（上面晶閘管陰極接在一起），共陰極（陽極誰的電壓最大誰就導通），共陽極（陰極誰最小誰導通）。

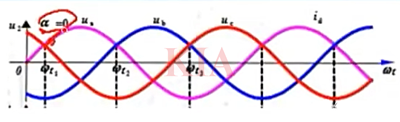

（三相電壓波形）a=0是ua最大所以VT1導通，ub最低所以VT6導通。
主要應用于大功率、高電壓可控直流電場合：
直流電動機調速：調節觸發角控制轉速。
電鍍和電解行業：提供穩定直流電流。
高壓直流輸電：交流轉直流遠距離傳輸。
電池充電：如電動汽車充電站。
工業控制系統：電源適配器、電機驅動器等。
