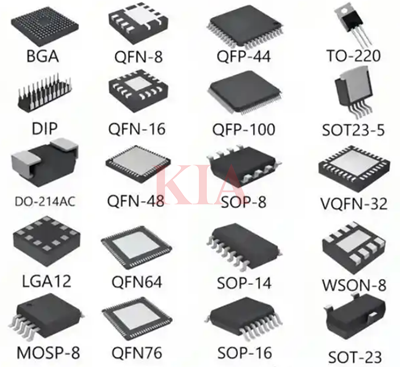

常見封裝類型,芯片封裝類型詳解-KIA MOS管
信息來源：本站 日期：2026-03-31
1.DIP（雙列直插式封裝）
特點：引腳從封裝兩側引出，標準引腳間距為2.54毫米，通常采用通孔插裝技術焊接至PCB。
應用：早期廣泛用于微處理器、存儲器等，現仍用于電路原型開發、教學實驗及特定工業設備。
2.SOP/SOIC（小外形封裝）
特點：引腳位于兩側，呈“鷗翼”形，采用表面貼裝技術（SMT），體積較DIP小。
衍生類型：包括TSOP（薄型）、SSOP（縮小型）、TSSOP（薄的縮小型）等。
3.QFP（四側引腳扁平封裝）
特點：芯片四邊都有向外延伸的鷗翼型引腳，引腳間距小、引腳數多（常超過100個），采用表面貼裝。
衍生類型：包括LQFP（薄型）、TQFP（極薄型）等。
4.BGA（球柵陣列封裝）
特點：封裝底部規則排列焊球陣列，而非引腳。引腳密度極高，電性能和散熱性能優越。
應用：CPU、GPU、高端FPGA、手機主芯片等高性能核心芯片幾乎都采用BGA或其變種。
5.QFN/DFN（四側/雙側無引腳扁平封裝）
特點：封裝底部有裸露的金屬焊盤用于焊接，無外伸引腳。體積小、重量輕、散熱好。
6.PLCC（塑封J引線芯片封裝）：外形呈正方形，四周都有J型引腳，適合表面貼裝。7.PGA（插針網格陣列封裝）：芯片內外有多個方陣形插針，常用于早期CPU（如Intel80486），需插入專用插座。
8.CSP（芯片級封裝）：封裝尺寸接近芯片本身尺寸，進一步節省空間。
