?to-262封裝,to262封裝尺寸圖-KIA MOS管
信息來源:本站 日期:2026-03-31
TO-262封裝常用于功率半導體器件(如MOSFET、IGBT)的通孔安裝(Through-Hole)封裝形式,屬于I2PAK(Improved I2PAK)系列,具有良好的散熱性能和機械穩定性,適用于中高功率應用。

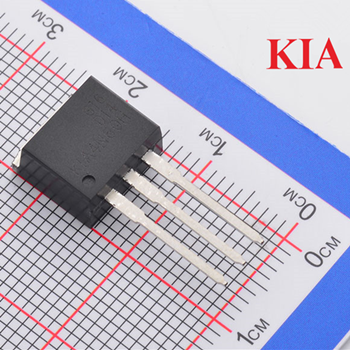

TO-262封裝特征
封裝類型:通孔安裝(Through-Hole),通常為3引腳配置。
引腳排列:標準為漏極(D)、源極(S)、柵極(G),其中漏極通常連接到中間的金屬片或引腳,便于焊接在PCB上并連接散熱片。
尺寸:典型尺寸約為10.67mm×15.01mm(長×寬)。
材料:多數采用塑料封裝+金屬散熱片,部分型號支持外接散熱器。
適用器件:廣泛用于N溝道或P溝道MOSFET,常見于功率開關、電機驅動、電源管理等場景。
TO-262封裝尺寸(以TO-262AA為例)
引腳間距(Lead Pitch):2.54 mm(100 mil)
本體寬度(Body Width):約9.65mm
本體長度(Body Length):約10.16 mm
總高度(Height to lead):約4.83 mm(不含散熱片)
引腳長度(Lead Length):約10.16 mm
引腳厚度(Lead Thickness):約0.51 mm
注:TO-262與TO-220外形相似,但通常具有更寬的散熱片或更優的熱性能設計,適用于更高功率應用。

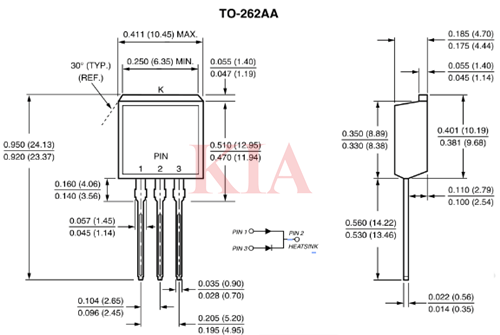

to262封裝尺寸圖
