KIA3303C 30V 90A N 溝道 MOSFET｜低 Rds (ON) 原裝現貨

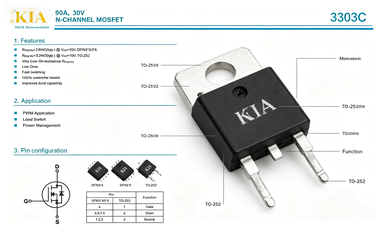

KIA 3303C 90A, 30V N-Channel MOSFET

KIA 3303C｜30V/90A N 溝道 MOSFET，高效穩定之選

核心優勢：超低導通電阻（低至 2.6mΩ），大電流 90A承載，30V耐壓，低損耗、快開關、高可靠。
真實場景適配：
? 電源管理 / DC-DC：服務器、適配器、鋰電池 BMS，低發熱、高效率
? 負載開關 / PWM：電動工具、無人機、掃地機，浪涌穩、響應快
? 工業 / 消費電子：車載低壓、充電寶、筋膜槍，-55℃~150℃寬溫穩定
品質保障：100% 雪崩測試、增強 dv/dt 能力、低 Crss，DFN/TO-252 多封裝可選，適配高密度 PCB。
一句話價值：大電流不發燙，高頻開關不掉鏈，嚴苛工況更耐用，電源與驅動方案優選！

一、國產替代（性價比首選）

AP90N03Q（銓力）

30V/90A，Rds(on)=3.6mΩ（@10V）

封裝：DFN3×3 / TO-252

場景：BMS、電動工具、負載開關

NCEP3090GU（新潔能）

30V/90A，Rds(on)=2.8mΩ（@10V）

封裝：DFN5×6 / TO-252

特點：低 Crss、快開關，兼容 KIA3303C 引腳

SM3303（矽微）

30V/90A，Rds(on)=2.6mΩ（@10V）

封裝：DFN3×3 / TO-252

對標 KIA3303C，參數幾乎一致，可直接替換

CRTD080N03L2P（華潤微）

30V/90A，Rds(on)=3.0mΩ（@10V）

封裝：TO-252 / DFN5×6

工業級，-55℃~150℃，適合電源管理

二、進口替代（高端 / 車規）

IPD90N03S4L-02（英飛凌）

30V/90A，Rds(on)=2.2mΩ（@10V）

封裝：TO-252（DPAK）

車規級，低損耗，適合高頻 DC-DC

STB200NF03（意法半導體）

30V/120A（冗余更大），Rds (on)=3.2mΩ

封裝：DFN5×6（PowerFLAT）

大電流冗余，適合電機驅動、快充

三、參數對標總表（與 KIA3303C）

四、推薦結論

優先國產替換：SM3303、NCEP3090GU，參數完全匹配，價格更低，交期穩。

車規 / 高端場景：IPD90N03S4L-02、STB200NF03，可靠性更高。

引腳兼容：以上型號均與 KIA3303C 引腳定義一致，直接替換無需改板

1. Features

• R_DS(ON)=2.6mΩ(typ.) @ V_GS=10V, DFN3*3/5*6
• R_DS(ON)=3.2mΩ(typ.) @ V_GS=10V, TO-252
• Very Low On-resistance R_DS(ON)
• Low C_RSS
• Fast switching
• 100% avalanche tested
• Improved dv/dt capability

2. Application

• PWM Application
• Load Switch
• Power Management

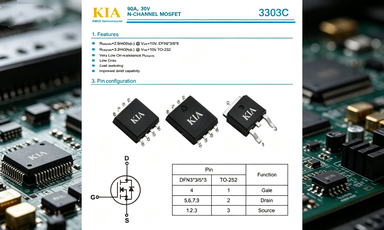

3. Pin Configuration

4. Ordering Information

5. Absolute Maximum Ratings (T_C=25℃ unless otherwise noted)

*Drain current limited by maximum junction temperature.

6. Thermal Data

7. Electrical Characteristics (T_C=25℃, unless otherwise noted)

Notes:
1. Repetitive Rating: Pulse Width Limited by Maximum Junction Temperature.
2. EAS condition: T_J=25℃, V_DD=15V, V_G=10V, R_G=25Ω, L=0.5mH.
3. Pulse Test: Pulse Width≤300us, Duty Cycles 0.5%

8. Typical Electrical Characteristics (Figures Summary)

• Figure 1. On-Region Characteristics (V_DS vs I_D at different V_GS)
• Figure 2. Transfer Characteristics (V_GS vs I_D)
• Figure 3. On-Resistance Variation vs Drain Current and Gate Voltage (R_DS(on) vs I_D at different V_GS)
• Figure 4. Body Diode Forward Voltage Variation with Source Current and Temperature (V_F vs I_F)
• Figure 5. Capacitance Characteristics (C_iss, C_oss, C_rss vs V_DS)
• Figure 6. Gate Charge Characteristics (V_GS vs Q_g)
• Figure 7. Vds Drain-Source Voltage vs Gate Voltage (V_DS vs V_GS)
• Figure 8. On-Resistance vs Gate Voltage (R_DS(on) vs V_GS)
• Figure 9. Maximum Safe Operating Area (I_D vs V_DS at different pulse widths)
• Figure 10. Maximum Continuous Drain Current vs Temperature (I_D vs T_J)
• Figure 11. Transient Thermal Response Curve (Normalized Thermal Impedance vs Square Wave Pulse Duration)
• Figure 12. On-Resistance Variation vs Drain Current and Gate Voltage (R_DS(on) vs I_D at different V_GS)

9. Test Circuits and Waveforms

• Gate Charge Test Circuit & Waveform
• Resistive Switching Test Circuit & Waveforms
• Unclamped Inductive Switching Test Circuit & Waveforms
• Peak Diode Recovery dv/dt Test Circuit & Waveforms
