雙重互鎖正反轉控制電路接線圖分享-KIA MOS管
信息來源：本站 日期：2026-03-20

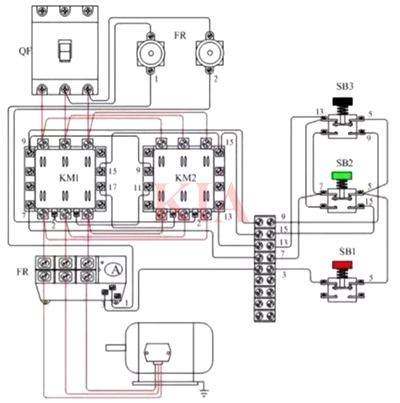

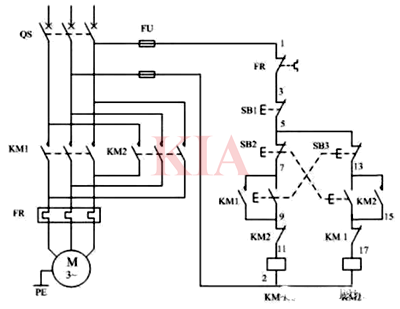

采用按鈕和接觸器雙重互鎖的電動機正、反兩方向運行的控制電路。
正向啟動：
1、合上空氣開關QF接通三相電源
2、按下正向啟動按鈕SB3，KM1通電吸合并自鎖，主觸頭閉合接通電動機，電動機這時的相序是L1、L2、L3，即正向運行。
反向啟動：
1、合上空氣開關QF接通三相電源
2、按下反向啟動按鈕SB2，KM2通電吸合并通過輔助觸點自鎖，常開主觸頭閉合換接了電動機三相的電源相序，這時電動機的相序是L3、L2、L1，即反向運行。
互鎖環節：具有禁止功能在線路中起安全保護作用
1、接觸器互鎖：KM1線圈回路串入KM2的常閉輔助觸點，KM2線圈回路串入KM1的常閉觸點。當正轉接觸器KM1線圈通電動作后，KM1的輔助常閉觸點斷開了KM2線圈回路，若使KM1得電吸合，必須先使KM2斷電釋放，其輔助常閉觸頭復位，這就防止了KM1、KM2同時吸合造成相間短路，這一線路環節稱為互鎖環節。
2、按鈕互鎖：在電路中采用了控制按鈕操作的正反傳控制電路，按鈕SB2、SB3都具有一對常開觸點，一對常閉觸點，這兩個觸點分別與KM1、KM2線圈回路連接。例如按鈕SB2的常開觸點與接觸器KM2線圈串聯，而常閉觸點與接觸器KM1線圈回路串聯。
按鈕SB3的常開觸點與接觸器KM1線圈串聯，而常閉觸點壓KM2線圈回路串聯。這樣當按下SB2時只能有接觸器KM2的線圈可以通電而KM1斷電，按下SB3時只能有接觸器KM1的線圈可以通電而KM2斷電，如果同時按下SB2和SB3則兩只接觸器線圈都不能通電。這樣就起到了互鎖的作用。
電動機正向（或反向）啟動運轉后，不必先按停止按鈕使電動機停止，可以直接按反向（或正向）啟動按鈕，使電動機變為反方向運行。
電動機的過載保護由熱繼電器FR完成。
電動機可逆運行控制電路的調試
1、檢查主回路路的接線是否正確，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。
2、檢查接線無誤后，通電試驗，通電試驗時為防止意外，應先將電動機的接線斷開。
