三相電機正反轉,雙重互鎖正反轉控制線路原理-KIA MOS管
信息來源：本站 日期：2026-03-20

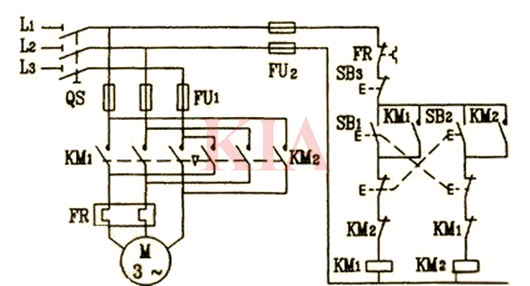

三相電動機的按鈕與接觸器雙重互鎖正反轉控制線路，該線路不僅具備按鈕互鎖的優點，還增設了接觸器互鎖，從而融合了兩種互鎖控制的優點。這使得線路操作更為便捷，同時確保了工作過程的安全與可靠性。因此，在電力拖動系統中，這種線路被廣泛地應用。
首先，需要確保電源開關QS已經合上。
正轉控制：按下SB1按鈕后，SB1的動斷觸頭首先斷開對KM2的互鎖，隨后SB1的動合觸頭閉合。這使得KM1線圈得以通電，進而KM1的自鎖觸頭閉合實現自鎖，同時KM1互鎖觸頭斷開對KM2的互鎖，最終KM1的主觸頭閉合，電動機M啟動并連續正轉。
反轉控制：按下SB2按鈕后，SB2的動斷觸頭首先斷開。這導致KM1線圈失電，隨后KM1的自鎖觸頭分斷，KM1互鎖觸頭復位（假設SB2的動合觸頭隨后閉合）。電動機M因此失電，而KM2線圈則通電。一旦KM2線圈通電，其自鎖觸頭將閉合自鎖，KM2互鎖觸頭斷開對KM1的互鎖（即切斷正轉控制電路），最終KM2的主觸頭閉合，電動機M啟動并連續反轉。
停止操作：按下SB3按鈕，整個控制電路將失電，主觸頭分斷，電動機M因此失電并停轉。
此外，在正反轉控制線路中，除了熔斷器提供短路保護外，還配備了熱繼電器以實現電動機的過載保護。當電動機在運行過程中因過載或其他原因導致負載電流超過額定值時，熱繼電器內的雙金屬片會因受熱而彎曲，從而斷開串接在控制線路中的動斷觸頭，切斷控制電源。接觸器KM的線圈因此斷電，主觸頭分斷，電動機M脫離電源并停轉，達到過載保護的目的。熱繼電器在動作后經過一段時間的冷卻可以自動或手動復位，以備下一次動作。但需注意，由于發熱元件的熱慣性，熱繼電器不適用于短路保護，因為它無法立即響應短路事故的需求。
