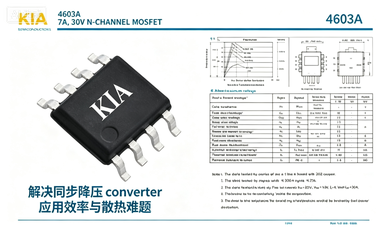

KIA 4603A N溝道MOSFET（7A 30V）
KIA4603A 作為 30V/7A N 溝道 SOP-8 封裝 MOSFET，憑借低導通內阻、超低柵極電荷、小體積封裝、高速開關、強抗 CdV/dt 干擾、寬工作溫區的核心特性，原生適配低壓中低功率的電源管理與功率開關場景，核心應用領域及細分場景如下：
一、消費電子與便攜數碼領域（核心主力場景）
該領域是 KIA4603A 最核心的應用賽道，完美匹配消費電子緊湊化、高能效、低發熱的核心需求。
便攜數碼設備電源：平板電腦、輕薄筆記本、移動電源 / 充電寶、手持數碼設備的同步降壓轉換器、DC-DC 降壓模塊、二次側同步整流電路，低導通內阻大幅降低發熱，小體積 SOP-8 封裝適配緊湊機身設計，低柵極電荷降低驅動損耗，延長電池續航。
智能家居與小家電：智能音箱、機頂盒、路由器、掃地機器人、小型廚電、電動牙刷等產品的電源管理單元、負載開關、微型直流電機 / 風機驅動，7A 額定電流 + 35A 脈沖峰值電流可覆蓋小型電機啟動沖擊，寬溫設計適配長期通電的家用場景。
消費級快充配件：多口桌面充電器、車載快充頭、無線充底座的同步降壓、同步整流電路，高速開關特性提升快充轉換效率，滿足能效標準，強抗干擾能力規避快充電路的電壓尖峰與震蕩問題。
二、工業控制與自動化領域
依托 - 55℃~150℃寬工作結溫、高抗干擾性、穩定的量產一致性，適配工業場景的嚴苛工作環境。
工業控制模塊電源：小型 PLC、DCS 模塊、工業變送器的24V 轉 5V/3.3V 同步降壓電路、POL 負載點轉換器，30V 耐壓對工業 24V 母線有充足的電壓裕量，低損耗特性降低長期工作的溫升，提升設備壽命。
工業執行與傳感系統：微型電磁閥、小型步進 / 直流電機驅動、工業 4-20mA 變送器、各類現場傳感器的供電控制、負載開關，小體積適配小型傳感器殼體與高密度工業板卡布局。
工業輔助電源：分布式工業電源、開關電源輔助供電、工業網關 / 通信模塊的電源管理，高密度設計適配多通道工業設備的板級電源布局。
三、車載低壓電子領域
適配汽車 12V 低壓電氣系統的非安全類輔助場景，覆蓋車載娛樂與車身電子的低壓需求。
車載影音與智能終端：車機導航、行車記錄儀、車載 USB 快充、車載娛樂系統的DC-DC 降壓電路、供電控制模塊，同步降壓拓撲提升能效，降低車內密閉空間的發熱。
車身電子輔助驅動：車內氛圍燈、電動后視鏡調節、車門鎖小型電磁閥、車窗輔助控制的驅動與開關電路，SOP-8 小封裝適配車身緊湊的安裝空間。
車載新能源輔助系統：車載 OBC 輔助供電、低壓 BMS 輔助電源、車載逆變器的低壓控制電路。
四、電池管理與小型新能源場景
適配低壓鋰電池系統的充放電管理與小型儲能場景。
鋰電池管理系統：2~3 串鋰電池組的保護電路、電池均衡電路、充放電控制開關，30V 耐壓完全覆蓋 3 串鋰電池滿電電壓（12.6V），預留充足安全裕量，低導通內阻降低充放電過程的功率損耗。
小型儲能與光伏系統：便攜戶外電源、家用小型儲能的輔助供電、低壓側同步整流，以及太陽能庭院燈、小型路燈的充放電控制電路，適配 12V 低壓光伏系統。
五、通信網絡與測試測量領域
網絡與通信設備：交換機、光貓、專網通信終端、光模塊的POL 負載點電源、供電控制、負載開關，小體積封裝適配高密度板卡布局，低損耗特性降低設備整體散熱壓力，適配機房 7×24 小時運行需求。
測試測量儀器：便攜示波器、萬用表、手持檢測設備的電源管理模塊，低噪聲、高穩定的開關特性適配精密儀器的供電需求，低驅動損耗延長便攜設備的電池續航。
六、通用低壓功率開關場景
通用電子線路中的熱插拔保護、電源路徑切換、過流保護開關、小型逆變電路等，可覆蓋絕大多數 30V 以內、7A 等級的低壓功率開關需求，是硬件設計中通用性極強的基礎功率器件
The KIA4603A is the high cell density trenched N-ch MOSFETs, which provide excellent RDSON and gate charge for most of the synchronous buck converter applications. The KIA4603A meet the RoHs and Green Product requirement.
KIA4603A 是采用高密度溝槽工藝的N溝道MOSFET，為大多數同步降壓轉換器應用提供優異的導通電阻和柵極電荷性能，產品符合RoHS及綠色環保要求。
一、KIA4603A 核心參數（篩選基準）
結構：N 溝道 MOSFET
VDS：30V
ID：7A（25℃）
RDS(on)：14.5mΩ(typ) / 18mΩ(max) @10V
封裝：SOP?8（SOIC?8）
應用：同步降壓、DC?DC、鋰電池保護、電源管理
二、完整競品清單（按品牌，全部可直接替換）
1）國內品牌（國產替代，最常用）
揚杰 YJ：YJS07NP03B（30V/7A，RDS(on)<18mΩ，SOP?8）
安森美 ON（國產也有貼牌）：NTMS7N03R2G / NTMS7N03（30V/7A，SOP?8）
富信 FOSAN：FS4842（30V/8A，RDS(on)=17.5mΩ，SOP?8）
靖芯 JXP：JXP4606ASRG（30V/7A，RDS(on)=18mΩ，SOP?8）
可易亞 KIA（同廠同系列）：KIA4610A、KIA3407A、KIA8205A（20V，近似）
其他國產：AP9435A（P 溝，互補用）、SI2302（20V，近似）、AO3407（30V/4A，偏小）
2）國際品牌（原裝進口，參數接近）
AOS（萬代）：AO4603、AO4606、AO7400（30V/7～8A，SOP?8，RDS(on)14～20mΩ）
Vishay：SI4603DY、SI4606DY（30V/7A，SOP?8）
Infineon：BSZ070N03LS（30V/7A，SOP?8）
ST（意法）：STD70N03、STN75N03（30V/7～8A，SOP?8）
Toshiba：TK7P30V（30V/7A，SOP?8）
三、精簡版（官網直接用的 “競品型號列表”）plaintextAO4603、AO4606、SI4603DY、SI4606DY、NTMS7N03R2G、
YJS07NP03B、FS4842、JXP4606ASRG、BSZ070N03LS、
STD70N03、TK7P30V、KIA4610A
封裝：SOP-8
符號：N溝道MOSFET（內置體二極管）
| Parameter | Symbol | Rating | Units |
|---|---|---|---|
| Drain-source voltage | VDSS | 30 | V |
| Gate-source voltage | VGS | ±20 | V |
| Continuous drain current @ VGS=10V | ID | 7.0（TA=25℃） | A |
| 5.6（TA=70℃） | A | ||
| Pulsed drain current | IDM | 35 | A |
| Single pulse avalanche energy | EAS | 20 | mJ |
| Avalanche current | IAS | 20 | A |
| Total power dissipation @ TA=25℃ | PD | 1.5 | W |
| Junction and storage temperature range | TJ, TSTG | -55 to 150 | ℃ |
| Thermal resistance-junction to ambient | RθJA | 85 | ℃/W |
| Thermal resistance-junction to case | RθJC | 25 | ℃/W |
| Parameter | Symbol | Test Conditions | Min | Typ | Max | Units |
|---|---|---|---|---|---|---|
| Drain-Source breakdown voltage | BVDSS | VGS=0V, ID=-250μA | 30 | - | - | V |
| BVDSS Temperature coefficient | △BVDSS/△TJ | Reference to 25℃, ID=1mA | - | 0.034 | - | V/℃ |
| Drain-Source Leakage Current | IDSS | VDS=24V, VGS=0V, TJ=25℃ | - | - | 1 | μA |
| VDS=24V, VGS=0V, TJ=55℃ | - | - | 5 | μA | ||
| Gate-source leakage current | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| Gate threshold voltage | VGS(th) | VDS=VGS, ID=250μA | 1.2 | 1.5 | 2.5 | V |
| VGS(th) Temperature coefficient | △VGS(th)/△TJ | - | - | -3.84 | - | mV/℃ |
| Static drain-source on-resistance | RDS(ON) | VGS=10V, ID=7A | - | 14.5 | 18 | mΩ |
| VGS=4.5V, ID=4A | - | 20 | 26 | mΩ | ||
| Forward transconductance | gFS | VDS=5V, ID=7A | - | 6.2 | - | S |
| Diode forward voltage | VSD | VGS=0V, IS=1A, TJ=25℃ | - | - | 1.2 | V |
| Gate resistance | Rg | VDS=0V, VGS=0V, f=1MHz | - | 1.04 | - | Ω |
| Total gate charge (4.5V) | Qg | VDS=15V, VGS=4.5V, ID=7A | - | 6 | - | nC |
| Gate-source charge | Qgs | - | 2.2 | - | nC | |
| Gate-drain charge | Qgd | - | 2 | - | nC | |
| Turn-on delay time | td(on) | VDD=15V, RG=3.3Ω, VGS=10V, ID=7A | - | 1.2 | - | ns |
| Rise time | tr | - | 40 | - | ns | |
| Turn-off delay time | td(off) | - | 18 | - | ns | |
| Fall time | tf | - | 7.2 | - | ns | |
| Input capacitance | Ciss | VGS=0V, VDS=15V, F=1.0MHz | - | 583 | - | pF |
| Output capacitance | Coss | - | 77 | - | pF | |
| Reverse transfer capacitance | Crss | - | 59 | - | pF | |
| Continuous source current | IS | VG=VD=0V, Force current | - | - | 7 | A |
| Pulsed source current | ISM | - | - | 35 | A | |
| Reverse recovery time | trr | IF=7A, dl/dt=100A/us, TJ=25℃ | - | 7.2 | - | nS |
| Reverse recovery charge | Qrr | - | 2.9 | - | nC |
SOP-8（貼片封裝）
Rev 1.0 Jun 2016 / Jul 2016
