dcac變換器工作原理,逆變電路原理圖分享-KIA MOS管
信息來源：本站 日期：2026-04-24
DC-AC變換是通過電力電子開關器件（如MOSFET、IGBT等）的快速通斷控制，將方向不變的直流電“翻轉”成方向周期性變化的交流電。
基礎方式：
全橋逆變電路，由4個開關器件組成H橋結構，工作過程如下：
第一階段：S1和S4導通，S2和S3關斷→電流從電源正極→S1→負載→S4→電源負極，負載兩端電壓為+Vdc。
第二階段：S2和S3導通，S1和S4關斷→電流從電源正極→S3→負載→S2→電源負極，負載兩端電壓為-Vdc。
通過交替導通這兩組開關，并控制其切換頻率，即可在負載端產生方波交流電壓。若進一步采用脈寬調制（PWM）或正弦脈寬調制（SPWM）技術，可逼近正弦波形，適用于對電能質量要求較高的設備。

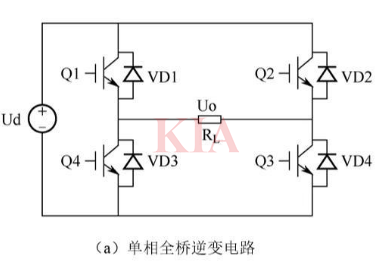

全橋逆變電路原理圖：

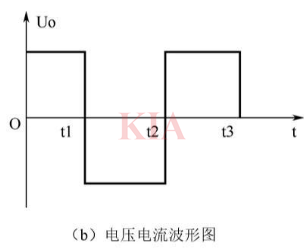

其中Q1和Q4通斷互補，Q2和Q3通斷互補。當Q1、Q3閉合，Q2、Q4斷開時，負載電壓Uo為正；當Q1、Q3斷開，Q2、Q4閉合時，負載電壓Uo為負。Q1、Q3和Q2、Q4交替導通，使負載獲得交流電能。當負載不是純電阻時，負載電壓和負載電流不是同相位，這時候的開關管的寄生二極管就起到了電流續流的作用。
光伏發電系統：將太陽能電池板產生的直流電并入電網。
電動汽車：將動力電池的直流電轉換為驅動電機所需的交流電。
不間斷電源（UPS）：市電中斷時，由電池供電逆變?yōu)榻涣麟娋S持設備運行。
車載電源系統：為汽車中的交流用電設備（如筆記本電腦、小家電等）提供交流電源，尤其在電動汽車中用于輔助供電。
應急備用電源：在停電或野外作業等場景下，由電池組提供直流電并通過逆變器輸出交流電。
MOS管在dcac變換器中的作用
高頻開關實現逆變：MOS管通過快速導通與關斷，將輸入的直流電“斬波”成脈沖序列，再經濾波形成近似正弦波的交流輸出。在全橋、半橋等常見拓?fù)渲校囝wMOS管協同工作，交替導通以生成交流波形。
降低導通損耗，提升效率：采用低導通電阻（Rds（on)）的MOS管，可顯著減小大電流下的導通壓降和發熱，尤其適用于低壓大電流場景，提升整體轉換效率。
支持高頻工作，減小無源元件體積：MOS管開關速度快（納秒級），允許逆變器工作在幾十kHz至MHz范圍，從而減小變壓器、電感等磁性元件的體積和重量，提高功率密度。
實現同步整流或雙向能量流動（部分高級拓?fù)洌涸谀承╇p向DC-AC系統（如車載充放電、儲能系統）中，MOS管可配合體二極管或外部驅動實現能量雙向流動，提升系統靈活性。
dcac變換器應用mos管選型推薦
KIA3510A：
漏源電壓：100V
漏極電流：75A
RDS(on): 9mΩ @ VGS=10V
封裝：TO-220、252、263
特點：低導通電阻、低柵極電荷、100%雪崩測試，適用于電源切換與LED電源等逆變類應用。
KIA75NF75
漏源電壓：80V
漏極電流：80A（連續）/70A（脈沖）
RDS(on): 7mΩ @ VGS=10V
應用：DC/DC變換器、電源供應，可作為逆變器中功率級器件
KND3080：
漏源電壓：30V
漏極電流：80A
RDS(on): 4.3mΩ @ VGS=10V
封裝：TO-252
應用：逆變器、電機控制、電池管理
KIA MOS管在DC-AC變換器中的通用優勢
高可靠性：通過100%雪崩測試、Rg測試、熱阻測試，確保在嚴苛工況下穩定運行；
高效能：低Rds(on)顯著降低導通損耗；低Qg和Crss支持高頻開關，提升效率；
國產替代能力強：部分型號可直接替代國際主流器件，降低BOM成本。
