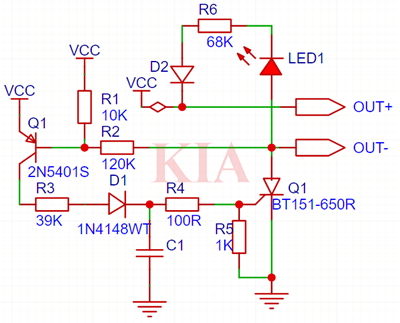

電動車充電器防反接電路原理圖：
VCC為二次側輸出電源正極。該防反接電路，不是控正，而是控負。正極直接接到負載端；而負極則經過防反接電路保護。
當輸出端懸空時，電路通過 R1 對 PNP 三極管 Q1 的基極進行弱上拉，此時基極-發射極無電壓差，三極管保持截止狀態。由于無電流流向三極管集電極，BT151 晶閘管的門極只得到 R5給到的一個弱下拉，門極此時電位為0V，晶閘管保持關斷狀態，OUT-端只得到通過R1和R2給到的一個弱上拉，OUT+ 和 OUT- 都處于高電位，無電壓差，整個輸出回路處于斷開狀態。
當電池正確接入時，OUT- 被拉至低電位（接近 0V），通過 R2（120kΩ） 對三極管的基極形成強下拉，使其基極電壓遠低于發射極，三極管導通，晶閘管的門極得到足夠的觸發電流，晶閘管導通，電池開始充電。
當電池接反時，OUT- 電壓升高至約 48V，此時三極管的基極電位高于發射極，三極管截止，晶閘管關斷，輸出斷開，有效防止了反接電流對充電器造成損壞。
同時，OUT+ 處于較低電位，反接指示 LED 工作，提醒用戶電池接反。
電路圖如下，方案一成本較低，弊端是電池接反時只能通過亮燈來指示故障，方案二可以實現極性自動轉換，但是成本較高。

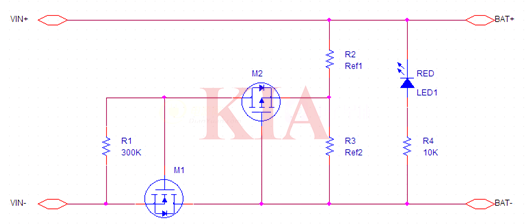

VIN+、VIN-表示電池模組輸入端，也是前級充電器的輸出端；
1.當電池正接時，R2與R3分壓，M2為P溝道 MOSFET，此時M2 Vgs為負電壓，M2導通，其內阻與R1、R2、R3相比可以忽略不計，此時R2、R1組成分壓網絡，M1為N溝道MOSFET，其Vgs為正電壓，M1導通，BAT-與VIN-導通，整個系統構成閉合回路，電池開始充電，由于燈珠LED1是截止的，所以在充電時不亮；
2.當電池反接時，同理R2與R3分壓，但是此時M2 Vgs為正電壓，M2不通，導致M1 Vgs也無法建立起來，所以M1無法導通，電池不充電，而且此時燈珠LED1正向導通，亮紅光起到警示作用。
以上電路中R2與R3的取值視電池電壓而定，原則是電池正接充電時R3分得的電壓既能使M2導通，同時不要大于M2規格書上定義的Vgs最大值導致M2燒壞，一般情況下R3分得電壓5V-10V為宜。M1 MOSFET選型時應選擇Rds-on盡量小的型號，保證電池電壓與充電器電壓近乎相等，M2 MOSFET的選型沒有嚴格要求，滿足耐壓要求即可。

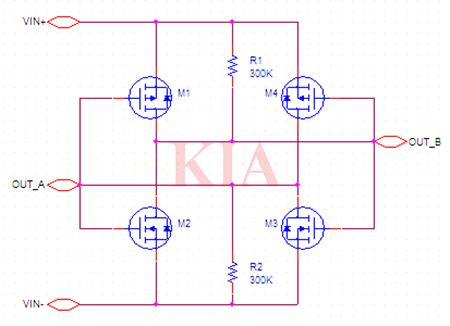

VIN+、VIN-表示電池模組輸入端，也是前級充電器的輸出端，M1、M4為P溝道 MOSFET，M2、M3為N溝道MOSFET，OUT_A、OUT_B兩端接電池。
1.當電池接法為A正B負時，M1關斷，M2導通，M3關斷，M4導通，等效于VIN+接OUT_A，VIN-接OUT_B；
2.當電池接法為A負B正時，M1導通，M2關斷，M3導通，M4關斷，等效于VIN+接OUT_B，VIN-接OUT_A。由此可見，無論電池正接反接，通過該電路都可實現極性自動轉換對電池充電。
KIA半導體公司場效應管應用電動車型號推薦：
電動車控制器 / BMS：優先選 30–100V、低 RDS (on)（≤5mΩ）、大電流（80–150A）型號，如KNB2908D、KND3080、KNB2810A，兼顧低損耗與高頻開關能力。
