逆變器經常需要進行電流轉換,如果電路中的電流超出限定范圍，將對電路和關鍵器件造成很大傷害，因此保護電路在逆變電源中尤為重要。
電池欠壓保護電路
為了防止電池過度放電而損壞電池，我們需要讓電池在電壓放電到一定電壓的時候逆變器停止工作，需要指出的一點是，電池欠壓保護太靈敏的話會在啟動沖擊性負載時保護。這樣逆變器就難以起動這類負載了，尤其在電池電量不是很充足的情況下。

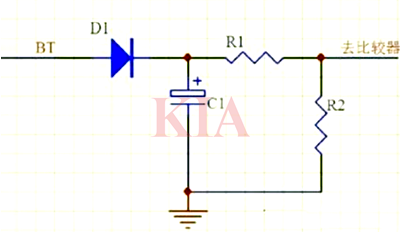

可以看出這個電路由于加入了D1、C1能夠使電池取樣電壓快速建立，延時保護。

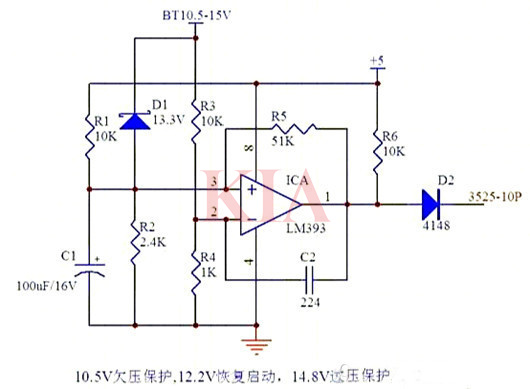

逆變器欠壓過壓保護電路
電路特點：
1.只用了一個單元的比較器來完成欠壓和過壓保護功能，所以相對于用2個比較器的電路來講，比較簡單。
2.當BT電壓降到10.5以下時，比較器輸出高電平，關閉3525的PWM輸出，因為該比較器加了一個正反饋電阻R5，所以電路具有回差值，這時，如果BT回升到12.2V時，比較器反轉，輸出低電平，逆變器又自動重新啟動。
3.當BT電壓因為某種原因升到14.8以上時，D1導通，比較器輸出高電平，關閉逆變器。D1穩壓值為13.3V時，保護門限為14.8V，如要沒有合適的穩壓管，可以用10V+3.3V二個串聯起來用，效果一樣的。
如上是12V時的參數，如果要用于24V系統，只要改動幾個電阻的參數就可以了。

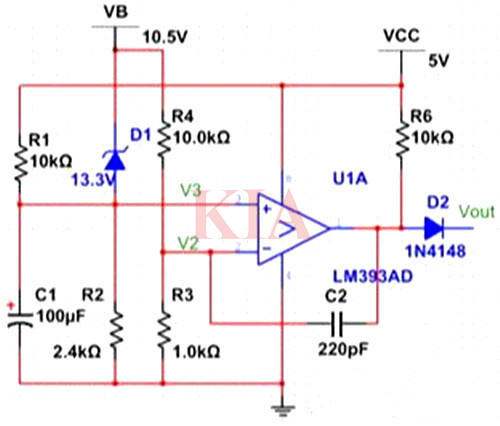

過壓保護電路
