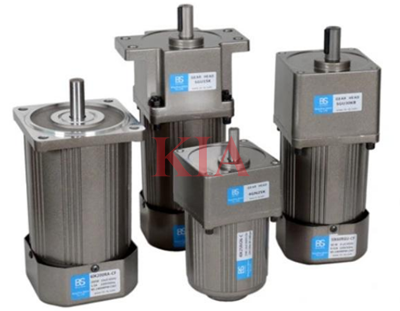

變頻電機

變頻電機是一種能夠通過調節電源頻率來控制電機轉速的電動機。與傳統的定速電機不同，變頻電機通過配合變頻器使用，可以在不同的負載條件下，調整電機的轉速，以達到節能、調速和優化性能的目的。

變頻電機的核心技術在于“變頻器”，它通過改變輸入電流的頻率來控制電機的運轉速率。電機轉速與電源頻率成正比，因此，變頻器能夠根據需求調節電機的運行速度，使得設備的運作更加靈活、節能，并且延長設備的使用壽命。

變頻電機工作原理

變頻電機的工作原理：

變頻器調節電流頻率：當電機啟動時，變頻器將電網提供的固定頻率電流（50Hz或60Hz）轉換成一個可調頻率的電流。這個頻率值決定了電機的轉速。

電機根據頻率調整轉速：頻率越高，電機轉速越快；頻率越低，電機轉速越慢。這種調節過程使得電機能夠根據負載的不同需求自動調整運行速度。

智能控制與反饋：一些現代變頻電機還配備了智能控制系統，能夠根據設備的實時負載變化自動調整運行參數，進一步提升效率和節能效果。

通過這種頻率調節方式，變頻電機能夠在不同的工況下保持高效運轉，避免了傳統電機在滿負荷或輕負荷時的能源浪費。

變頻電機和工頻電機的區別

工作原理

1.供電方式與頻率控制

（1）工頻電機：直接接入固定頻率的工頻電源（50Hz或60Hz），其轉速由電源頻率和電機極數決定，無法調節。例如，在50Hz電源下，4極電機的同步轉速為1500r/min，實際轉速略低。

（2）變頻電機：通過變頻器將工頻交流電轉換為頻率可調的交流電（通常頻率調節范圍為0.1Hz400Hz），從而實現對轉速的連續控制。變頻器通過整流、濾波、逆變等步驟生成可變頻率的電源，使電機轉速與頻率成正比變化。

2.電磁設計

（1）工頻電機的電磁設計基于固定頻率的正弦波電源，磁場分布均勻。

（2）變頻電機需應對變頻器輸出的非正弦波形（含高次諧波），其電磁負荷設計更高，主磁通不易飽和，且需優化繞組分布以減少諧波損耗。

結構設計

1.散熱系統

（1）工頻電機：通常采用自扇冷結構，散熱風扇與電機轉子同軸旋轉。在低速運行時散熱能力下降，可能引發過熱。

（2）變頻電機：配備獨立軸流風機或離心風機，散熱系統與電機轉速無關，確保全速范圍內的有效散熱。

2.絕緣與材料

（1）工頻電機：絕緣等級一般為B級或F級，電磁線采用普通漆包線。

（2）變頻電機：絕緣等級至少為F級，部分采用H級絕緣，電磁線需耐高頻脈沖電壓（如變頻專用電磁線），以防止電暈放電和絕緣老化。此外，軸承系統需采用絕緣處理或旁路措施，避免軸電流腐蝕。

3.機械強度

變頻電機轉子需承受更寬轉速范圍內的機械應力，因此轉子端環和風扇的機械強度更高，以適應頻繁調速和高速運行。

性能特點

1.調速能力與轉矩控制

（1）工頻電機：轉速固定，啟動時電流沖擊大（可達額定電流的57倍），無法實現軟啟動和轉矩調節。

（2）變頻電機：支持寬范圍調速（如10%100%額定轉速），可精確控制加速度、減速度和轉矩，實現平滑啟動和制動。

2.能效與節能性

（1）工頻電機：在額定負載下效率較高，但在部分負載或負載波動時能耗較大。例如，風機、水泵類設備在工頻運行時，通過閥門或擋板調節流量會導致能量浪費。

（2）變頻電機：通過動態調節轉速匹配負載需求，節能效果顯著。例如，將風機轉速降低20%，能耗可減少約50%。在負載波動大的場景下，變頻電機可節省20%40%的能源。

3.噪音與振動

（1）工頻電機：在固定頻率下運行時，電磁噪聲和機械振動相對穩定，但啟動時可能產生較大噪聲。

（2）變頻電機：采用低諧波變頻器和優化電磁設計后，高頻噪聲和振動更小，但若變頻器質量不佳，可能引入額外諧波噪聲。

應用場景

工頻電機：電冰箱、洗衣機、電風扇等家電；恒定轉速的工業設備。

變頻電機：中央空調（節能調速）、電梯（平滑啟停）、數控機床（精密控制）、石油化工（負載頻繁變化）。
