IGBT尖峰電壓吸收電路圖文詳解-KIA MOS管
信息來源：本站 日期：2021-10-15

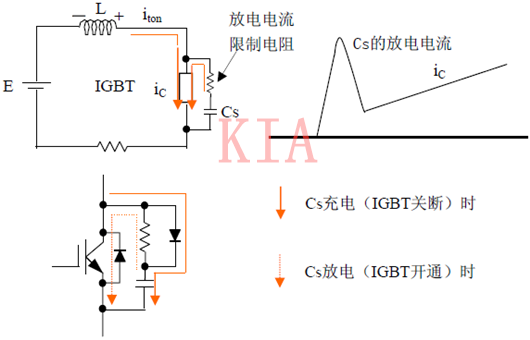

關斷IGBT時由于電感中儲存有能量，集電極-發射極間會發生浪涌電壓。緩沖電路可以抑制施加在IGBT上的過電壓和關斷損耗的增加。這是由于緩沖電容器可以分擔關斷時的一部分能量。務必妥當處理電容器所吸收的能量。

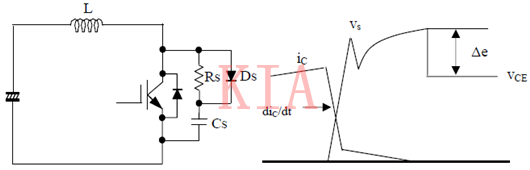

RCD 緩沖電路：
關斷開關時儲存的能量 : 1/2?LiC2
e+＝ L?diC/dt
如果Cs能夠完全吸收L的能量
1/2?LiC2＝1/2?Cs?Δe2
即成立，因此
Δe＝ i0×√L/Cs
RCD緩沖電路的損耗：
把緩沖電路安裝在每個IGBT上比安裝在直流母線和地線之間更有效。
但是，存在Rs上損耗較大的問題。Rs上的損耗是LiC2與開關頻率的乘積，L為0.2μH、iC為100A、開關頻率為10kHz時損耗為20W。
此時，在3相橋路電路中，僅緩沖電路的損耗就有120W。可以通過控降低頻率或向電源再生能量來減少損耗。
為了降低Δe，首先減小L（主電路的分布電感）尤為重要。Cs隨電感變小而變小。
Vs是（配線電感）×-dic/dt、Ds的正向恢復電壓以及（Cs的分布電感）×-dic/dt的總和。
下述要點可以使緩沖電路更有效。
以更低的-dic/dt為驅動條件驅動IGBT。（降低IGBT的關斷速度）
減小主電路配線的電感。為此設法將電源（電解）電容器放在盡可能靠近IGBT模塊的位置，使用銅板配線，實施分層布置等。
緩沖電路也應放在模塊的附近，Cs應采用薄膜電容器等頻率特性好的元件。
Ds使用正向導通壓降小，反向軟恢復型超快速二極管。
