在DC/DC轉換器中，脈沖問題直接影響到產品的EMI和電源噪聲，需要在某些時候加尖峰脈沖吸收電路。
從上圖可以看到，尖峰脈沖吸收電路就是一個RC吸收電路。至于在DC/DC哪里加RC吸收電路，這里有一個規律，就是在開關管開/關的時候，跟電感形成一個回路。
如何選取RC參數？
1：RC的3dB截止頻率設置為開關頻率5~8倍，防止對開關信號衰減。
2：合理選擇R，值太小超過額定功率，值太大阻尼不夠，R固定后，可以求出C。

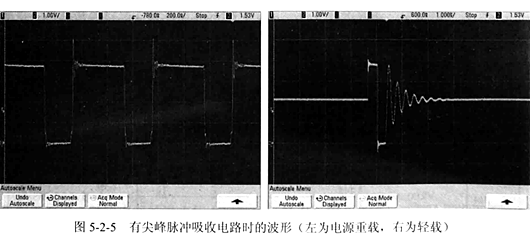

以下數據是R=30Ohm，C=680pF，算出F3db=7.8Mhz，開關頻率F=1.5Mhz。開關管輸出處的重載和輕載的波形：
