逆變電路-IGBT兩端并聯二極管的作用-KIA MOS管
信息來源：本站 日期：2021-09-26
在逆變電路接感性負載的情況下，感性負載中的電流不能突變。在換相時，為了維持電感上的電流，IGBT中的電流會轉移到反并聯的二極管上，以維持電流的持續流動。
如下圖，當下管IGBT T1開通時，負載電感上會產生一個電流，如紅色箭頭所示。當下管IGBT T1關閉后，電流不能再從T1上流過，于是電流就換流到上管的反并聯二極管D2上。這就是反并聯二極管，又叫續流二極管的作用。
對于mosfet來說不需要二極管，因為功率mosfet的工藝決定它做出來就帶一個二極管，這個二極管用于電流電流反向時能夠?qū)ㄊ沟秒娏饔型凡恢劣趽p壞器件。
而igbt不一樣，它的工藝做出igbt本體晶圓是沒有寄生二極管的，換句話說就是如果只有igbt電流反向的時候是沒有通路的，這樣在感性回路就會引起過電壓損壞器件。
并聯一個二極管就是為了提供電流續流通路的。當然igbt內部封裝的二極管如果有些參數不夠還可以在igbt外部再并聯二極管，比如igbt內部二極管導通壓降較高，外部可以并聯導通壓降低的二極管以降低損耗。

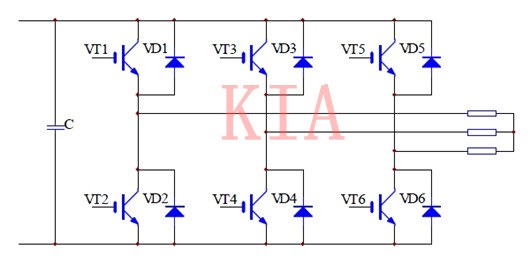

此圖是三相雙向逆變電路，圖中我們可以看到反并聯二極管的用法。
當輸入直流電壓高于負載反向電動勢時，它是一個逆變電路，將直流電變成峰值等于（或小于）直流電壓的交流電（波形由驅動信號決定，常用驅動信號是SPWM正弦脈寬調制，即正弦波交流電）。
當輸入直流電壓低于負載反向電動勢時，它是一個三相整流橋，此時來自負載的反向充電電流經整流橋流回直流電源，實現電剎車。
為什么要把兩者封裝在一塊。事實上大部分的IGBT應用都是上圖的電路（兩相、三相或更多相），封裝在一起可以降低成本、簡化電路、增加可靠性。
而IGBT單獨使用時，反向二極管通常不起作用，也就不影響電路設計，只是要小心電線接反時可能導致電機誤動。
