檢波二極管是用于把疊加在高頻載波上的低頻信號檢出來的器件，它具有較高的檢波效率和良好的頻率特性。
檢波（也稱解調）二極管的作用是利用其單向導電性將高頻或中頻無線電信號中的低頻信號或音頻信號取出來，廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，其工作頻率較高，處理信號幅度較弱。
就原理而言，從輸入信號中取出調制信號是檢波，以整流電流的大小（100mA）作為界線通常把輸出電流小于100mA的叫檢波。
鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。
類似點觸型那樣檢波用的二極管，除用于一般二極管檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。
常用的國產檢波二極管有2AP系列鍺玻璃封裝二極管。常用的進口檢波二極管有1N34/A、1N60等。
整流檢波二極管的作用把交流電壓變換成單向脈動電壓。
檢波二極管具有結電容低，工作頻率高和反向電流小等特點，傳統上用于調幅信號檢波。工作原理如下：
調幅信號是一個高頻信號承載一個低頻信號，調幅信號的波包(envelope)即為基帶低頻信號。如在每個信號周期取平均值，其恒為零。
若將調幅信號通過檢波二極管，由于檢波二極管的單向導電特性，調幅信號的負向部分被截去，僅留下其正向部分，此時如在每個信號周期取平均值（低通濾波），所得為調幅信號的波包(envelope)即為基帶低頻信號，實現了解調（檢波）功能。
鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。
類似點觸型那樣檢波用的二極管，除用于檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。
檢波（detection） 廣義的檢波通常稱為解調，是調制的逆過程，即從已調波提取調制信號的過程。
對調幅波是從它的振幅變化提取調制信號的過程；對調頻波，是從它的頻率變化提取調制信號的過程；對調相波，是從它的相位變化提取調制信號的過程。
狹義的檢波是指從調幅波的包絡提取調制信號的過程。有時把這種檢波稱為包絡檢波或幅度檢波。
調幅波的解調即是從調幅信號中取出調制信號的過程，通常稱為檢波。調幅波解調方法有二極管包絡檢波器、同步檢波器。
不論哪種振幅調制信號，都可采用相乘器和低通濾波器組成的同步檢波電路進行解調。
普通調幅信號，它的載波分量被抑制掉，直接非線性器件實現相乘作用，得到所需的解調電壓，而不必另加同步信號，通常將這種振幅檢波器稱為包絡檢波器。
目前應用最廣的是二極管包絡檢波器，而在集成電路中，主要采用三極管射極包絡檢波器。
同步檢波，又稱相干檢波，主要用來解調雙邊帶和單邊帶調制信號，它有兩種實現電路。一種由相乘器和低通濾波器組成，另一種直接采用二極管包絡檢波。
工程中有一類信號叫做調幅波信號（AM信號），這是一種用低頻信號控制高頻信號幅度的特殊信號。把低頻信號取出來的電路叫做檢波電路。使用二極管組成最簡單的調幅波檢波電路。

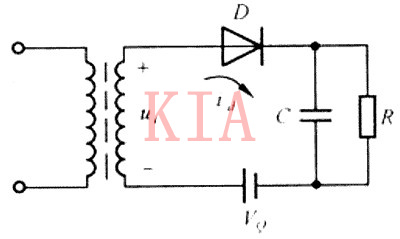

二極管檢波原理：調幅波信號是二極管檢波電路的輸入，二極管只允許單向導電，使用的是硅管，則只有電壓高于0.7V的部分通過二極管。
二極管的輸出端連接了一個電容，電容與電阻配合對二極管輸出中的高頻信號對地短路，使得輸出信號基本上信號包絡線。電容和電阻構成的這種電路功能叫做濾波。

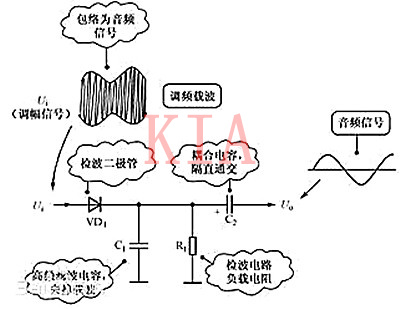

如圖所示是二極管檢波電路。電路中的VD1是檢波二極管，C1是高頻濾波電容，R1是檢波電路的負載電阻，C2是耦合電容。
檢波電路主要由檢波二極管VD1構成。

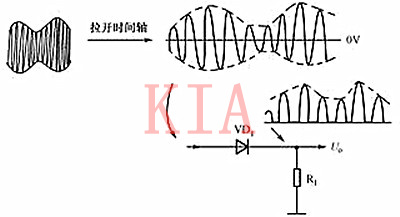

在檢波電路中，調幅信號加到檢波二極管的正極，這時的檢波二極管工作原理與整流電路中的整流二極管工作原理基本一樣，利用信號的幅度使檢波二極管導通，如圖所示是調幅波形展開后的示意圖。
從展開后的調幅信號波形中可以看出，它是一個交流信號，只是信號的幅度在變化。
這一信號加到檢波二極管正極，正半周信號使二極管導通，負半周信號使二極管截止，這樣相當于整流電路工作一樣，在檢波二極管負載電阻R1上得到正半周信號的包絡，即信號的虛線部分，見圖中檢波電路輸出信號波形（不加高頻濾波電容時的輸出信號波形）。
檢波電路輸出信號由音頻信號、直流成分和高頻載波信號三種信號成分組成，詳細的電路分析需要根據三種信號情況進行展開。這三種信號中，最重要的是音頻信號處理電路的分析和工作原理的理解。
