什么是三端穩壓器,三端穩壓管工作詳解！
信息來源：本站 日期：2017-10-17
電子產品一般三端穩壓集成電路有一個正電壓輸出78xx系列79x系列和負電壓輸出。因此,公義,三端集成電路是指電壓調整器和集成電路和三針輸出,輸入,接地端和輸出端。它看起來像普通三極管、TO-220標準封裝,有9013-92封裝的。
用78/79系列三端穩壓集成電路形成幾個外圍組件所需的穩壓電源,內部電路和過流、過熱和調整管保護電路,而且價格便宜。這一系列的集成穩壓集成電路模型在78或79的數字代表三端集成穩壓電路的輸出電壓,如7806表示輸出電壓6v,79099v輸出電壓是負的。78/79系列的三端穩壓IC有很多電子產品制造商,在80年代,通常一個前綴的代碼,比如TA7805是東芝產品,AN7909是松下的產品。
有時在78或78L和M或數量,如78m12或79l24,用來區分輸出電流和包裝形式,等等,其中78L系列的最大輸出電流100毫安,78系列最大輸出電流是1、78系列,最大輸出電流1.5a。它也有各種各樣的封裝,如圖表所示。塑料封裝的調節電路具有安裝方便,價格低廉,所以更多。79系列除了輸出電壓是負的。導致安排不同的腳,命名方法,如形狀是一樣的78系列。
因為三個固定集成穩壓電路容易使用,常用于電子產品,可以用于修改的分立元件穩壓電源,也經常用作電力電子器件的工作。電路圖如圖所示。注意三端集成穩壓電路的輸入,輸出,和接地端必須不是錯誤的,不容易燒壞。一般三端集成穩壓電路的最小輸入和輸出電壓差的2v,否則不能穩定的輸出電壓,應該保持電壓差一般在4到5v,即變壓器變壓器、二極管整流器,電容濾波后的電壓應該高于調節值。
在實踐中,應該在三個集成穩壓電路安裝散熱器足夠大(小功率條件下不,當然)。穩壓管溫度過高時,電壓穩定性能將變得更糟,甚至傷害。當需要可以輸出一個1。超過5電流穩壓電源,通常需要幾三端穩壓電路并聯為1.5n的最大輸出電流,但在應用時必須注意到:并行的集成穩壓電路應該使用相同的制造商,同一批次的產品,以確保參數的一致。額外津貼必須輸出電流,為了避免單個集成穩壓電路故障原因鏈燃燒在其他電路。

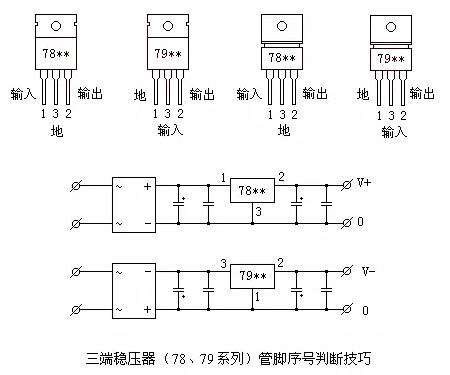

在78,79**系列三端穩壓器是最常用在-220,-202,兩種包裝。這兩種包裝圖形和密碼,密碼函數如附圖所示。銷數圖中標記方法是按照訂單銷潛在的高分。很容易記祝銷(1)為最高潛力,(3)腳最低的潛力,(2)中心，從圖可以看出,正壓和負壓,(2)腳輸出。**78系列正壓,輸入是最高的潛力,自然是(1)腳,最低可能結束,或(3)腳,如附圖所示。
79**負壓系列,輸入最低的潛力,自然是3英尺,和結束最高的潛力,即(1),如附圖所示。此外,還應注意,散熱器總是第一個(3)連接到腳和最低的潛力。所以在78**系列、散熱片和連接,并在79**系列、散熱器和輸入的連接。
