PMOS防止倒灌電路/MOS管防倒灌電路-KIA MOS管
信息來源：本站 日期：2022-07-12

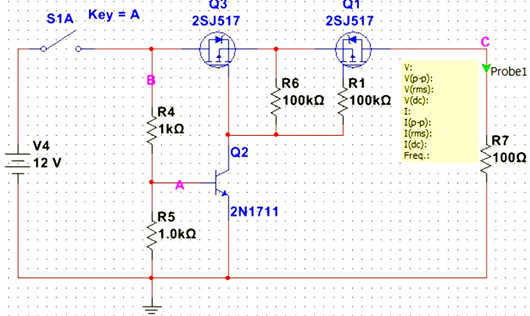

防倒灌電路設計如下圖所示:
在某些應用中,如電池充電電路中, B點是充電器接口, C點是電池接口，為了防止充電器拔掉時,電池電壓出現在充電接口。
(Q1、Q2、Q3共同組成防倒灌電路)注意Q3的DS反向接于電路,這樣做是防止MOS的體極管對電路產生的影響(如果Q3按常規方式接在電路中, C點接電源則會在B點出現電壓)

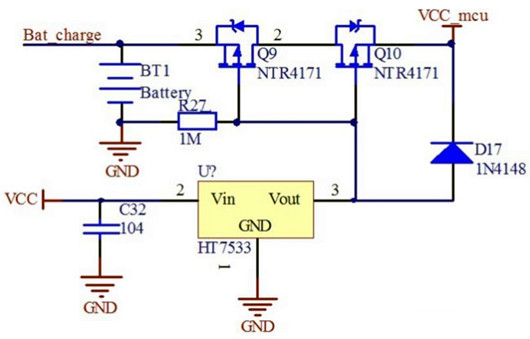

電源自動切換
