隨著科技的發展，越來越多的事情可以在手機上完成，大到調光系統，小到一盞臺燈，都可以利用手機進行調光。在一個需要調光的空間中，設計師需要了解哪些光源可以方便的調光、有哪些調光的方式，從而更好地給出方案。
一、前沿切相控制調光

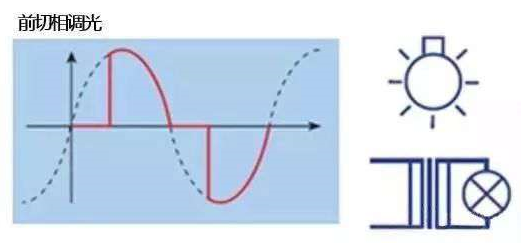

原理：場效應管調光，前沿調光就是采用可控硅電路，從交流相位0開始，輸入電壓斬波，直到可控硅導通時，才有電壓輸入。即采用前沿導通，靠過零點自然關斷的方式來調光。
場效應管調光，LED 日光燈電源前沿調光器具有調節精度高、效率高、體積小、重量輕、容易遠距離操縱等優點，在市場上占主導地位，多數廠家的產品都是這種類型調光器。但是前切調光器容易產生較大噪音，在要求高的場合不推薦使用這個調光方式。
二、后沿切相控制調光
原理：場效應管調光，LED 日光燈電源后沿調光采用三極管電路，調光器對輸入電壓波形進行斬波。從一個相位開始關斷，一直到180度時開始導通。
LED日光燈電源后沿調光：過零導通，后沿關斷的MOS/IGBT技術，解決了電網干擾和噪聲的問題。相對前沿切相控制調光方式，后沿切向控制調光的兼容性較好，但是內部電路結構較復雜，控制成本相對較高。
三、1-10V調光

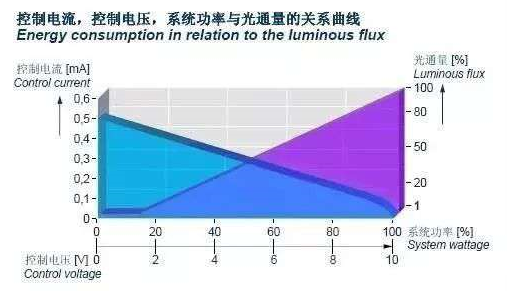

原理：1-10V 調光方式原理可以對應下圖，其橫坐標控制電壓與右側的縱坐標光通量的關系為：控制電壓1V 時，光通量最小約1%，控制電壓10V 時，光通量最大100%，在這個調光的過程中，兩者呈線性關系。
舉個例子：一個房間里有好多燈，我們為每一盞燈配上一組小于50米的1-10V 控制線，并且連接到控制器上。當控制器調整時，控制線上的電壓就隨之變化，燈也被調亮或者調暗了。
1-10V 調光的缺點是：一個控制面板上的多組燈具只能同時變化，如果想要做到每個燈實現不同的控制，那么只能讓控制面板和燈具一一對應，當燈具數量多起來的時候，顯然操作起來會變得很麻煩。
四、DALI調光
場效應管調光，面對多個燈具需要調光時，我們可以使用DALI 調光來替代1-10V 調光方式，DALI 調光是一種典型的數字控制方式。

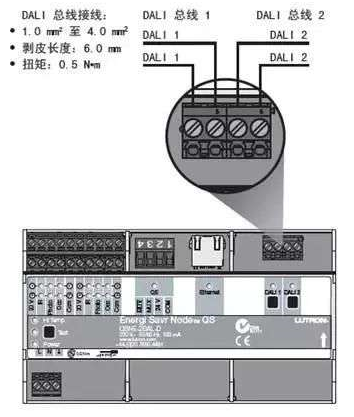

原理：DALI(Digital Addressable Lighting Interface)是國際公開規格的照明控制通信協議，通信速度為1200 BPS±10%。主要用于多個熒光燈以及 LED 照明的調光控制。DALI 可以通過最大64個短地址和16個的組地址構成網絡，一個主機可以控制一個或者多個從機，以半雙工方式進行通信。
DALI著四個字母各有含義：
Digital 數字
Addressable 可尋址
Lighting 照明
Interface 接口
DALI 可以對每個配有 DALI 驅動的燈具進行調光，DALI總線上的不同照明單元可以靈活分組，實現不同場景控制和管理。相比較其它的調光方式，DALI調光的優點有：
1、數字調光，調光精確穩定平滑;
2、DALI可以雙向通信，可以向系統反饋燈具的情況;
3、DALI控制更加靈活;
4、DALI抗干擾能力強。

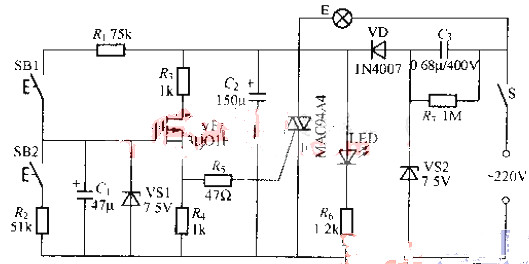

雙按鍵場效應管調光燈電路見圖¨，它采用兩個輕觸按鍵開關進行調光，一個用來調亮，另一個用來調晴，具有使用方便，外形美觀等優點。 G、C。、VD與VS2等組成簡單的電容降壓半波整流穩壓電源，供給整個控制電路用電，此電源由開關S進行通斷控制，它可以是…個普通的撥動式小開關，也可以是一個隱藏在臺燈面板上的輕觸按鍵開關。平時開關S打開，臺燈不亮，需要開燈時，只要將一個小玩偶放在它上面，開關受壓，觸點閉臺，電路即通電T作。SB1、SB2是分別用來調亮與調暗的輕觸按鍵開關，發光管I,ED為電路T作指示燈。
M()S場效應管VF與阻容元件托、R，、C，等構成雙向晶閘管VTH的觸發電路，VS1星用柬保護VF-。當按下SB1時，電源繹R．、SB1向G充電，使VF的柵極電壓上升，其瀟源電流增大，晶閘管VTH觸發電流增大，導通角變大，燈泡E的亮度就變大；當按下SJB2時．G儲存的電荷就通過SB2、R．泄放，使VF柵極電壓下降，其漏源電流就減小，VTH的觸發電流也隨之減小，導通角變小，燈泡E亮度減弱。當S1引、SB2均打開時，由于MOS場效應管的柵源電阻極大，c，兩端的電壓可基本保持不變，因此晶閘管VTH的導通角也基本不變，所以燈F,陽亮度可保atr不變。為使燈泡亮度更加穩定，應適當增大電容C，的容量，并要求c_的漏電流盡可能小些。
