igbt作用和原理是什么-igbt如何選型及使用注意事項詳解

igbt作用和原理是什么？

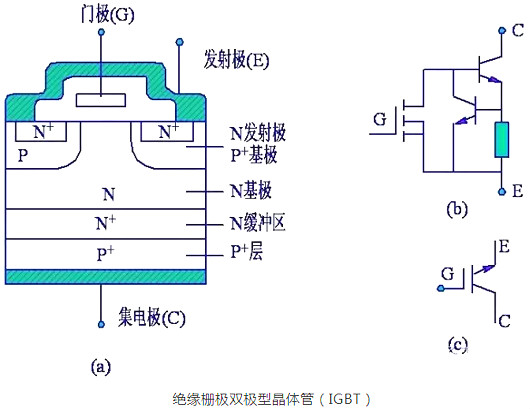

IGBT的等效電路如圖1所示。由圖1可知,若在IGBT的柵極和發射極之間加上驅動正電壓,則MOSFET導通,這樣PNP晶體管的集電極與基極之間成低阻狀態而使得晶體管導通;若IGBT的柵極和發射極之間電壓為0V,則MOSFET截止,切斷PNP晶體管基極電流的供給,使得晶體管截止。

圖1 IGBT的等效電路

由此可知,IGBT的安全可靠與否主要由以下因素決定：

1、IGBT柵極與發射極之間的電壓。

2、IGBT集電極與發射極之間的電壓。

3、流過IGBT集電極－發射極的電流。

4、IGBT的結溫。

如果IGBT柵極與發射極之間的電壓,即驅動電壓過低,則IGBT不能穩定正常地工作,如果過高超過柵極－發射極之間的耐壓則IGBT可能永久性損壞；

同樣,如果加在IGBT集電極與發射極允許的電壓超過集電極－發射極之間的耐壓,流過IGBT集電極－發射極的電流超過集電極－發射極允許的最大電流,IGBT的結溫超過其結溫的允許值,IGBT都可能會永久性損壞。

IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，流過反向基極電流，使IGBT關斷。IGBT的驅動方法和MOSFET基本相同，只需控制輸入極N一溝道MOSFET，所以具有高輸入阻抗特性。

當MOSFET的溝道形成后，從P+基極注入到N一層的空穴（少子），對N一層進行電導調制，減小N一層的電阻，使IGBT在高電壓時，也具有低的通態電壓。

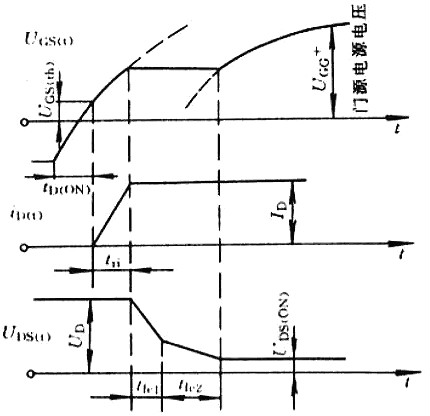

開通時IGBT的電源、電壓波形

igbt作用

igbt作用：IGBT是一種功率晶體管，運用此種晶體設計之UPS可有效提升產品效能，使電源品質好、效率高、熱損耗少、噪音低、體積小與產品壽命長等多種優點。

IGBT主要用于變頻器逆變和其他逆變電路。將直流電壓逆變成頻率可調的交流電。它有陰極，陽極，和控制極。關斷的時候其阻抗是非常大的基本是斷路，接通的時候存在很小的電阻，通過接通或斷開控制極來控制陰極和陽極之間的接通和關斷。

igbt使用注意事項

（1）操作過程中要佩戴防靜電手環；

（2）盡量不要用手觸摸驅動端子部分，當必須要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸；

（3）IGBT模塊驅動端子上的黑色海綿是防靜電材料，用戶用接插件引線時取下防靜電材料立即插上引線；

（4）在焊接作業時，設備容易引起靜電壓的產生，為了防止靜電的產生，請先將設備處于良好的接地狀態下。

igbt如何選型

1、IGBT額定電壓的選擇

三相380V輸入電壓經過整流和濾波后，直流母線電壓的最大值：在開關工作的條件下，IGBT的額定電壓一般要求高于直流母線電壓的兩倍，根據IGBT規格的電壓等級，選擇1200V電壓等級的IGBT。

2、IGBT額定電流的選擇

以30kW變頻器為例，負載電流約為79A，由于負載電氣啟動或加速時，電流過載，一般要求1分鐘的時間內，承受1.5倍的過流，擇最大負載電流約為119A ，建議選擇150A電流等級的IGBT。

3、IGBT開關參數的選擇

變頻器的開關頻率一般小于10kHZ，而在實際工作的過程中，IGBT的通態損耗所占比重比較大，建議選擇低通態型IGBT。
