SCR諧振橋式拓撲
信息來源：本站 日期：2017-05-11
SCR諧振橋式拓撲概述

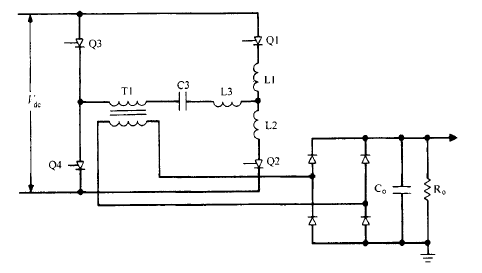

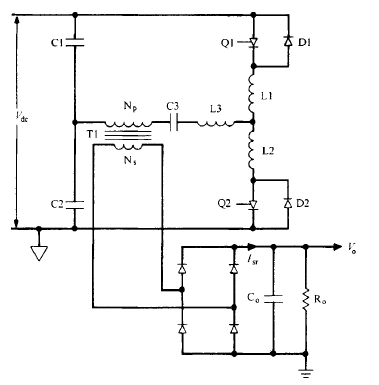

諧振型半橋電路 （ 圖 6.10 ） 和全橋電路 （ 圖 6.11 ） 是最有用的 SCR 電路。半橋電路僅用 兩個額定有效值為 SOOY 、45A 的 SCR ( Marconi ACR25U08LG ），就能夠從經過整流的220V交流電網上獲取高達4kW的交流或直流輸出功率。若器件額定電壓為1200V，則用全橋電路能夠輸出8kW的功率。全橋電路的工作原理與半橋諧振電路類似，當然若輸出相同功率，全橋電路中SCR接受的電壓應力將是半橋的兩倍，電流應力則為其一半。下面將細致引見半橋電路。半橋電路可工作于串聯負載狀態 ，如圖 6.10 所示，次級負載經過變壓器 Tl 折算到初級 與諧振電路發作串聯諧振（Ql導通時，Cl與L3和L1發作串聯諧振：Q2導通時，Cl與L3和L2發作串聯諧振） 。在串聯負載電路中 ，次級負載折算到初級的阻抗不能太高 ，否則諧振 電路的 Q 值太低 ，當諧振電流反向時 ，原先導通的 SCR 就會無法牢靠關斷 。電路無需輸出 電感，因而在輸出高壓或低壓的場所都適用。正常工作時，由于負載和LC串聯，與LC元件相比阻抗很小，所以該電路能夠平安地接受輸出端短路。但是該電路MOS管驅動輸出端不能開路 ，這 將在下面停止闡述 。
開關電源、設計

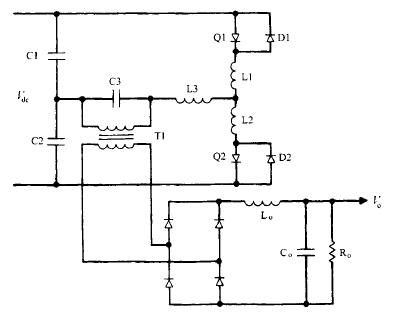

圖 6.12 并聯負載 SCR 諧振半橋電路 。其輸出功率由諧振電容兩端取得 。次級負載折算到初級 的阻抗必需足夠大，以免降低諧振電路的 Q 值，由于 Q 值過低時 SCR 無法正常關斷
