全波整流電路是指能夠把交流轉換成單一方向電流的電路，最少由兩個整流器合并而成，一個負責正方向，一個負責反方向，最典型的全波整流電路是由四個二極管組成的整流橋，一般用于電源的整流。也可由MOS管搭建。
作用：全波整流輸出電壓的直流成分（較半波）增大，脈動程度減小，但變壓器需要中心抽頭、制造麻煩，整流二極管需承受的反向電壓高，故一般適用于要求輸出電壓不太高的場合。

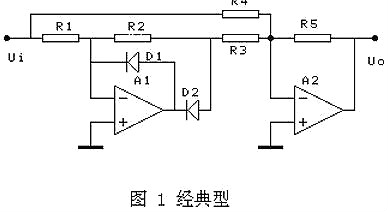

圖1是最經典的電路,優點是可以在電阻R5上并聯濾波電容.電阻匹配關系為R1=R2,R4=R5=2R3;可以通過更改R5來調節增益。
圖2優點是匹配電阻少,只要求R1=R2

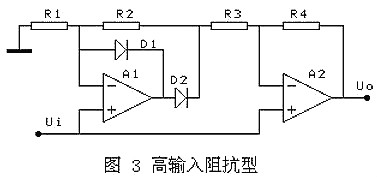

圖3的優點是輸入高阻抗,匹配電阻要求R1=R2,R4=2R3

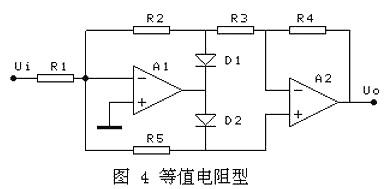

圖4的匹配電阻全部相等,還可以通過改變電阻R1來改變增益.缺點是在輸入信號的負半周,A1的負反饋由兩路構成,其中一路是R5,另一路是由運放A2復合構成,也有復合運放的缺點.

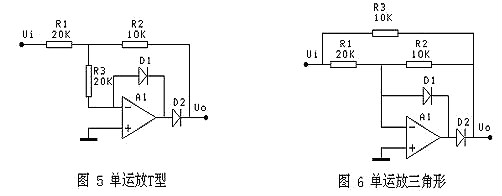

圖5 和 圖6 要求R1=2R2=2R3,增益為1/2,缺點是:當輸入信號正半周時,輸出阻抗比較高,可以在輸出增加增益為2的同相放大器隔離.另外一個缺點是正半周和負半周的輸入阻抗不相等,要求輸入信號的內阻忽略不計。

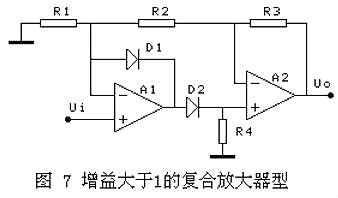

圖7正半周,D2通,增益=1+(R2+R3)/R1;負半周增益=-R3/R2;要求正負半周增益的絕對值相等,例如增益取2,可以選R1=30K,R2=10K,R3=20K

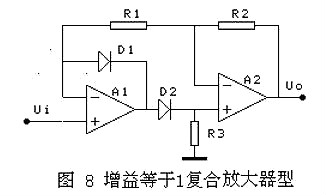

圖8的電阻匹配關系為R1=R2

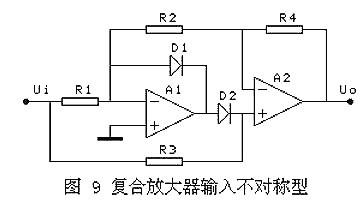

圖9要求R1=R2,R4可以用來調節增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺點是正負半波的輸入阻抗不相等,要求輸入信號的內阻要小,否則輸出波形不對稱.
圖10是利用單電源運放的跟隨器的特性設計的,單電源的跟隨器,當輸入信號大于0時,輸出為跟隨器;當輸入信號小于0的時候,輸出為0.使用時要小心單電源運放在信號很小時的非線性.而且,單電源跟隨器在負信號輸入時也有非線性.
